Tên: | Máy X-quang để bàn Unicomp | Ứng dụng: | SMT, EMS, BGA, Chip lật, Chất bán dẫn |
---|---|---|---|
ngành công nghiệp: | Công nghiệp điện tử | Bảo hiểm tia X: | 48mm x 54mm |
kích thước điểm: | kích thước điểm | Sự tiêu thụ năng lượng: | 0,5KW |
Điểm nổi bật: | máy x quang để bàn,máy dò tia x,Máy X quang để bàn SMT |

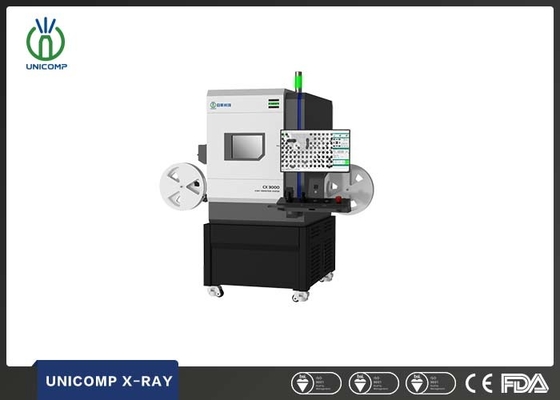

Máy X-Quang Điện Tử Tiêu Chuẩn cho các phòng thí nghiệm phân tích thất bại
Mục | Định nghĩa | Thông số kỹ thuật |
Hệ thống tham số toán học | Kích thước | 750 (L) x570 (W) x890 (H) mm |
Cân nặng | 300kg | |
Quyền lực | 220AC / 50Hz | |
Sự tiêu thụ năng lượng | 0.5kW | |
Ống tia X | Kiểu | Đóng |
Điện áp tối đa | 100kV | |
Công suất tối đa | 200μA | |
Kích thước Spot | 5μm | |
Máy dò | Tăng cường | FPD |
Chụp X-quang | 48mm x 54mm | |
Nghị quyết | 208Lp / cm | |
Trạm làm việc | Kích thước tối đa | 200mm x 200mm |
Max.Inspection Khu vực | 200mm x 200mm | |
Góc nghiêng nghiêng | Bộ ghép xoay 360 ° (Tùy chọn) | |
Xả rò rỉ tia X | <1μSv / h |
X-quang Kiểm tra tính năng:
(1) Độ bao phủ của khiếm khuyết quá trình lên đến 97%. Các khiếm khuyết có thể kiểm tra bao gồm: Trống rỗng, Cầu, Thiếu hàn, khoảng trống, các bộ phận bị thiếu, v.v ... Đặc biệt, các thiết bị BGA, CSP và các thiết bị hàn khác cũng có thể được kiểm tra bởi X-Ray.
(2) Phạm vi kiểm tra cao hơn. Nó có thể kiểm tra nơi không có mắt và kiểm tra trực tuyến không thể được kiểm tra. Chẳng hạn như PCBA đã được đánh giá lỗi, nghi ngờ PCB bên trong dấu vết phá vỡ, X-ray có thể được kiểm tra nhanh.
(3) Thời gian chuẩn bị kiểm tra được giảm đáng kể.
(4) Nó có thể quan sát các phương tiện khác của phát hiện không thể phát hiện được một cách đáng tin cậy các khuyết tật, chẳng hạn như: trống rỗng, không khí lỗ và đúc không thành công và như vậy.
(5) Ban hai lớp và nhiều lớp chỉ có một tấm séc (có chức năng lớp).
(6) Có thể cung cấp thông tin đo lường liên quan, được sử dụng để đánh giá quá trình sản xuất. Chẳng hạn như độ dày dán hàn, khớp hàn dưới số lượng của hàn.
Cài đặt
Unicomp sẽ cung cấp dịch vụ lắp đặt và hiệu chuẩn tại vị trí của khách hàng Cài đặt bao gồm hỗ trợ đăng ký hệ thống tia X mới của bạn với các cơ quan địa phương và tiểu bang nếu có. Một (1) cuộc khảo sát bức xạ ngay tại thời điểm lắp đặt với các tài liệu hỗ trợ.
