Thông tin chi tiết sản phẩm:
Thanh toán:
|
Màu sắc: | xám | Tên: | Máy kiểm tra tia X 2D |
---|---|---|---|
Ứng dụng: | SMT, EMS, BGA, Điện tử, CSP, LED | Điện áp ống: | 90KV |
CÂN NẶNG: | 1900kg | Sự tiêu thụ năng lượng: | 3,5kw |
Điểm nổi bật: | Máy X Ray Điện tử Unicomp,Máy X Ray Điện tử 3,5kW |

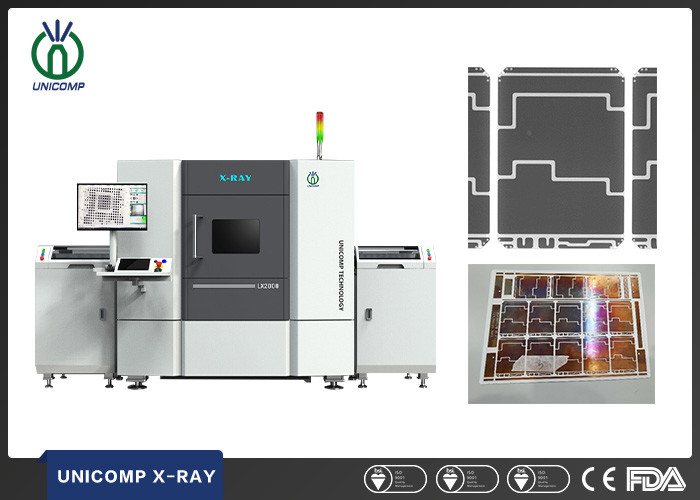

Máy X Ray điện tử nội tuyến Unicomp 3.5kW cho hàn bán nguyệt IGBT
Máy kiểm tra tia X nội tuyến 2D tốc độ cao Unicomp với Thuật toán AI tiên tiến để kiểm tra khoảng trống hàn IGBT Semicon
Các thông số kỹ thuật và thông số kỹ thuật
Tóm tắt hệ thống | |
Dấu chân | 2595 (W) × 1392 (D) × 1992 (H) mm |
Trọng lượng máy | 1900 kg (X-Ray) / 700kg (Băng tải) |
Nguồn cấp | AC 110 ~ 220V, 50 / 60Hz |
Kích thước đóng gói ván ép | 180 (W) × 170 (D) × 190 (H) cm (Tia X) 150 (W) × 105 (D) × 120 (H) cm (Băng tải) |
Trọng lượng đóng gói | 2000kg (X-Ray) / 800kg (Băng tải) |
Sự tiêu thụ năng lượng | 3,5 kw |
Ống tia X | |
Loại ống | Kín |
Tối đaSức mạnh | 8W |
Vôn | 0 ~ 90kV (Có thể điều chỉnh) |
Kích thước điểm lấy nét | 5μm |
Hệ thống hình ảnh | |
Máy dò | Máy dò bảng điều khiển phẳng (FPD) |
Kích thước pixel | 85μm |
Khu vực phát hiện hiệu quả | 130 * 130mm |
Tỷ lệ khung hình | 20 khung hình / giây |
Ma trận pixel | 1536 * 1536 |
Độ phóng đại hệ thống | 200X |
Phần mềm | |
Tự động đo | Tự động kiểm tra và phân tích các thành phần Ok & NG |
Chế độ CNC | Kiểm tra lập trình CNC, Vận hành dễ dàng và thân thiện với người dùng |
Làm lại | Hỗ trợ Hệ thống quản lý cơ sở dữ liệu Rework |
Kết nối dữ liệu | Hỗ trợ Hệ thống MES / ERP / SPC |
dẫn đường | Hệ thống định vị điểm mục tiêu thuận tiện |
Hệ thống điều khiển chuyển động | |
Kiểm soát chuyển động | Cần điều khiển, Bàn phím, Chuột & Bảng điều khiển cảm ứng (PLC) |
Chiều rộng đường hầm có thể điều chỉnh | 80 ~ 350mm |
Tối đaMẫu kiểm tra | 400 * 350mm / 10kg |
Tối thiểu.Mẫu kiểm tra | 100 * 80mm |
Người thao túng | Hệ thống nội tuyến tự động |
PC công nghiệp | |
Màn hình | Màn hình LCD 22 '' FHD |
Hệ điều hành | Windows 10 64bit |
Ổ đĩa cứng | 1TB |
RAM | 8GB |
Mô hình CPU | Bộ xử lý Intel i7 |
Các tính năng khác | |
Tiết kiệm năng lượng | X-Ray Tự động tắt khi nó không hoạt động trong hơn 5 phút |
Hoạt động an toàn | Khóa liên động điện từ, đèn cảnh báo |
Quản lý quyền hạn | Quản lý mật khẩu |
An toàn X-Ray | <1μSv / h (Đáp ứng tất cả các tiêu chuẩn quốc tế) |
* Thông số kỹ thuật có thể thay đổi mà không cần báo trước, Tất cả các nhãn hiệu là tài sản của nhà sản xuất hệ thống. |
Chức năng và Tính năng
Hình ảnh kiểm tra
Ứng dụng
Ứng dụng rộng rãi cho BGA, CSP, Chip lật, LED, Cầu chì, Diode, PCB, Chất bán dẫn, Ngành pin, Nhỏ
Đúc kim loại, Mô-đun kết nối điện tử, Cáp, Linh kiện hàng không vũ trụ, Công nghiệp quang điện, v.v.
Dịch vụ của chúng tôi
Giúp khách hàng phân tích dự án sản phẩm và cung cấp giải pháp phát hiện.
Kiểm tra phát hiện mẫu miễn phí.
Cung cấp giải pháp phát hiện chuyên nghiệp.
Dịch vụ thiết kế đồ gá lành nghề.
Cung cấp dịch vụ kiểm tra thông tin vận chuyển / giao hàng.
Một năm đảm bảo, tất cả cuộc sống duy trì lời hứa.
Tốc độ phản hồi 24 giờ qua email của người khác.
