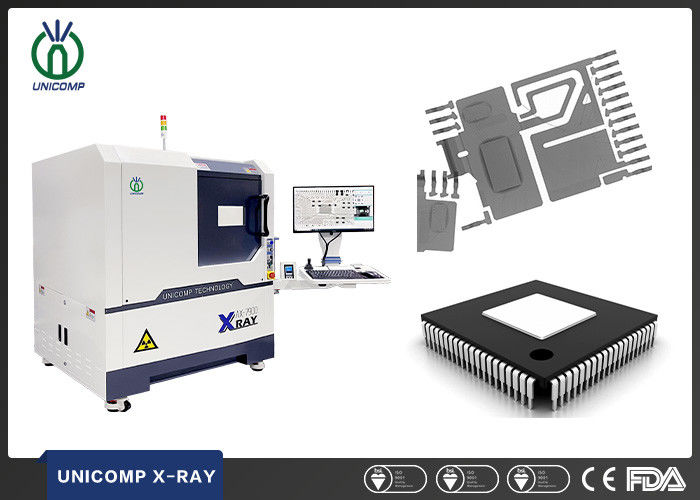

Máy X-quang Unicomp AX7900 cho EMS SMT PCBA BGA QFN CSP
Thuộc tính cơ bản
Nơi xuất xứ:
Trung Quốc
Tên thương hiệu:
Unicomp
Chứng nhận:
CE, FDA
Số mô hình:
AX7900
Giao dịch Bất động sản
Số lượng đặt hàng tối thiểu:
1 bộ
Giá:
can negotiate
Điều khoản thanh toán:
L/C,T/T
Khả năng cung cấp:
300 chiếc mỗi tháng
Tóm tắt sản phẩm
Máy X-quang tuân thủ CE FDA Unicomp AX7900 cho hàn EMS SMT PCBA BGA QFN CSP Kiểm tra lỗ rỗng Mô tả: Ống tia X 90KV 5μm, Đầu dò FPD. Trạm làm việc đa chức năng, chuyển động đa trục XY tiêu chuẩn với chuyển động nghiêng ±60° (tùy chọn). Chuyển động trục Z cho ống tia X & FPD để tăng/giảm độ phóng đại...
Chi tiết sản phẩm
Làm nổi bật:
máy depaneling pcb
,thiết bị depaneling pcb
Name:
Máy kiểm tra tia X Unicomp
Application:
SMT, EMS,BGA, Điện tử, CSP, LED, Chip lật, Chất bán dẫn
Voltage:
90kV
Detector:
Máy dò phẳng (FPD)
Pixel Size:
84μm
FeatuFocus Spot Sizeres:
5μm
X-Ray Safety:
<1μSv/h (Đáp ứng mọi tiêu chuẩn quốc tế)
Mô tả sản phẩm
Máy X-quang tuân thủ CE FDA Unicomp AX7900 cho hàn EMS SMT PCBA BGA QFN CSP Kiểm tra lỗ rỗng
Mô tả:
Ống tia X 90KV 5μm, Đầu dò FPD. Trạm làm việc đa chức năng, chuyển động đa trục XY tiêu chuẩn với chuyển động nghiêng ±60° (tùy chọn). Chuyển động trục Z cho ống tia X & FPD để tăng/giảm độ phóng đại/FOV. Hệ thống định vị điểm mục tiêu tiện lợi. Hệ thống xử lý ảnh DXI đa chức năng với lập trình XY cho các quy trình kiểm tra nhiều ảnh. Diện tích tải tối đa 420mm x 420mm, diện tích phát hiện tối đa 380 x 380mm, với độ phóng đại hệ thống ~300X.
TÍNH NĂNG:
Ống tia X 90KV 5μm, Đầu dò FPD.
Trạm làm việc đa chức năng, chuyển động đa trục X-Y. Chuyển động "Vòm" ±60° (Tùy chọn).
Điều khiển chuyển động bao gồm: chuyển động bàn X/Y cộng với chuyển động ống và đầu dò trục Z, chuyển động nghiêng ±60° (tùy chọn).
Hệ thống xử lý ảnh DXI đa chức năng.
Chức năng lập trình X/Y cho các quy trình kiểm tra nhiều ảnh
Diện tích tải tối đa 420mm x 420mm, diện tích phát hiện tối đa 380 x 380mm, với độ phóng đại hệ thống ~300X.
Đo tự động lỗ rỗng/diện tích BGA cộng với tạo báo cáo.
ỨNG DỤNG:
Kiểm tra LED, SMT, BGA, CSP, Flip Chip.
Bán dẫn, linh kiện đóng gói, ngành pin.
Linh kiện điện tử, phụ tùng ô tô, ngành quang điện.
Đúc nhôm, nhựa đúc.
Gốm sứ, các ngành công nghiệp đặc biệt khác
Thông số kỹ thuật:
| Tóm tắt hệ thống | |
| Diện tích chiếm dụng | 1200(R)×1285(S)×1700(C)mm |
| Trọng lượng máy | 1235 kg |
| Nguồn điện | 220V±10% 50Hz/60Hz 4A |
| Công suất tiêu thụ | 0.8kW |
| Ống tia X | |
| Loại ống | Kín |
| Công suất tối đa | 8W |
| Điện áp | 90kV |
| Kích thước điểm lấy nét | 5μm |
| Hệ thống hình ảnh | |
| Đầu dò | Đầu dò màn hình phẳng (FPD) |
| Kích thước điểm ảnh | 84μm |
| Diện tích phát hiện | 129*129mm |
| Tốc độ khung hình | 30fps |
| Ma trận điểm ảnh | 1536*1536 |
| Độ phóng đại hình học | 52X |
| Phần mềm | |
| Tự động đo lường | Tự động đo lỗ rỗng hàn BGA và xuất dữ liệu/đồ họa hỗ trợ |
| Các công cụ đo lường đa dạng | Hỗ trợ đo khoảng cách, góc, đường kính, đa giác, tỷ lệ lấp đầy PTH, v.v. |
| Chế độ CNC | Kiểm tra lập trình CNC, vận hành dễ dàng và thân thiện với người dùng |
| Hiển thị thời gian thực | Hiển thị thời gian thực dữ liệu làm việc của điện áp, dòng điện, góc, ngày tháng, v.v. |
| Điều hướng | Hệ thống định vị điểm mục tiêu tiện lợi |
| Hệ thống điều khiển chuyển động | |
| Điều khiển chuyển động | Cần điều khiển, Bàn phím & Chuột |
| Diện tích tải tối đa | 600*520mm |
| Diện tích kiểm tra tối đa | 505*440mm |
| Nghiêng và xoay | ±25° |
| PC công nghiệp | |
| Màn hình | Màn hình HD 24 inch |
| Hệ điều hành hệ thống | Windows 11 64bit |
| Ổ cứng | 1TB |
| RAM | 16GB |
| Mẫu CPU | Bộ xử lý Intel i7 |
| Các tính năng khác | |
| Tiết kiệm năng lượng | Tự động tắt tia X khi không hoạt động quá 5 phút |
| An toàn tia X | <1μSv/h (Tuân thủ tất cả các tiêu chuẩn quốc tế) |
| Quản lý quyền truy cập | Hệ thống quản lý truy cập bằng vân tay và hỗ trợ truy cập bằng mật khẩu. |
| Vận hành an toàn | Khóa liên động điện từ, Đèn cảnh báo và Giám sát rò rỉ bức xạ thời gian thực |
| * Thông số kỹ thuật có thể thay đổi mà không báo trước, Tất cả các nhãn hiệu là tài sản của nhà sản xuất hệ thống. | |
Hình ảnh X-quang
