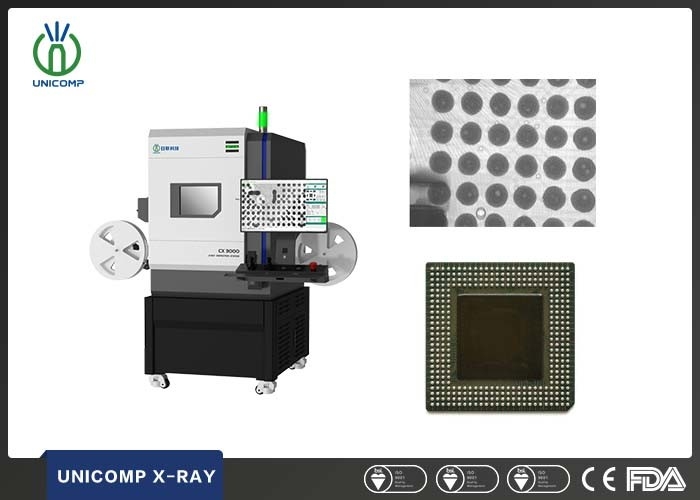

Máy X-Ray X-Ray Điện Tử Cho Kết nối và Phân tích PCB / BGA
Chi tiết sản phẩm
máy x quang để bàn
,hệ thống phát hiện tia x
,Máy x quang điện tử để bàn
Kết nối và phân tích BGA Máy Phóng X Quang cho PCB
| Mục | Định nghĩa | Thông số kỹ thuật |
| Hệ thống tham số toán học | Kích thước | 750 (L) x570 (W) x890 (H) mm |
| Cân nặng | 300kg | |
| Quyền lực | 220AC / 50Hz | |
| Sự tiêu thụ năng lượng | 0.5kW | |
| Ống tia X | Kiểu | Đóng |
| Điện áp tối đa | 100kV | |
| Công suất tối đa | 200μA | |
| Kích thước Spot | 5μm | |
| Máy dò | Tăng cường | FPD |
| Chụp X-quang | 48mm x 54mm | |
| Nghị quyết | 208Lp / cm | |
| Trạm làm việc | Kích thước tối đa | 200mm x 200mm |
| Max.Inspection Khu vực | 200mm x 200mm | |
| Góc nghiêng nghiêng | Bộ ghép xoay 360 ° (Tùy chọn) | |
| Xả rò rỉ tia X | <1μSv / h | |
X-quang Kiểm tra tính năng:
(1) Độ bao phủ của khiếm khuyết quá trình lên đến 97%. Các khiếm khuyết có thể kiểm tra bao gồm: Trống rỗng, Cầu, Thiếu hàn, khoảng trống, các bộ phận bị thiếu, v.v ... Đặc biệt, các thiết bị BGA, CSP và các thiết bị hàn khác cũng có thể được kiểm tra bởi X-Ray.
(2) Phạm vi kiểm tra cao hơn. Nó có thể kiểm tra nơi không có mắt và kiểm tra trực tuyến không thể được kiểm tra. Chẳng hạn như PCBA đã được đánh giá lỗi, nghi ngờ PCB bên trong dấu vết phá vỡ, X-ray có thể được kiểm tra nhanh.
(3) Thời gian chuẩn bị kiểm tra được giảm đáng kể.
(4) Nó có thể quan sát các phương tiện khác của phát hiện không thể phát hiện được các khuyết tật đáng tin cậy, chẳng hạn như: trống rỗng, không khí lỗ và đúc không tốt và như vậy.
(5) Ban hai lớp và nhiều lớp chỉ có một tấm séc (có chức năng lớp).
(6) Có thể cung cấp thông tin đo lường liên quan, được sử dụng để đánh giá quá trình sản xuất. Chẳng hạn như độ dày dán hàn, khớp hàn dưới số lượng của hàn.
Dịch vụ của chúng tôi
1.Thông tin của bạn sẽ được trả lời trong 12 giờ.
2. Sản xuất ô tô cho khách hàng, với giá cả cạnh tranh.
3.Chúng tôi cung cấp bảo hành một năm, đào tạo miễn phí và hỗ trợ toàn bộ công nghệ cuộc sống.
4.Chúng tôi có thể sắp xếp các chuyến hàng bằng đường hàng không, DHL, Fedex, UPS, và biển, vv cho bạn, và sẽ cung cấp cho bạn theo dõi NO. sau khi vận chuyển.
5. Đội ngũ dịch vụ sau bán hàng được đào tạo chuyên nghiệp và chuyên nghiệp để hỗ trợ bạn.
6.Thiết bị thủ công sẽ được gói bằng máy. Nó sẽ cho bạn thấy làm thế nào để sử dụng máy từng bước.
7.Items chỉ được vận chuyển sau khi nhận được thanh toán.
Hình ảnh Kiểm tra:
-
