CSP LED để bàn Máy X Ray 0.8KW Hệ thống Unicomp AX7900 DXI
Chi tiết sản phẩm
Máy X Ray để bàn LED CSP
,Máy X Ray để bàn 0
,8KW

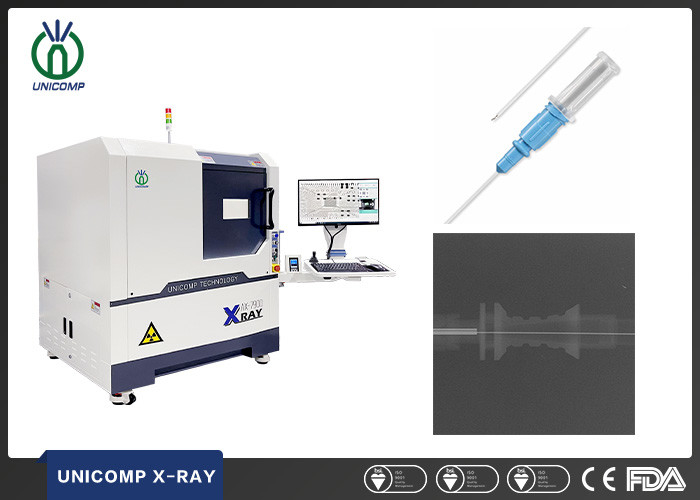

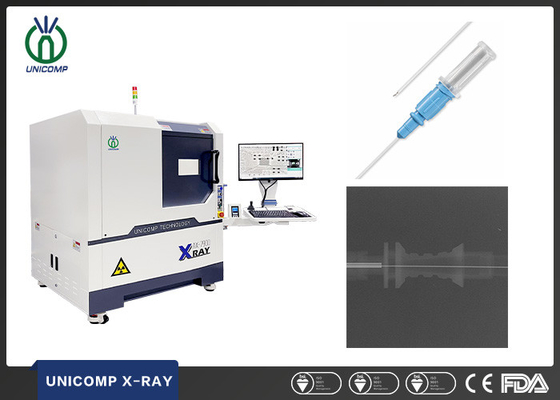

Kiểm tra chất lượng bộ lắp kim luồn tĩnh mạch bằng máy X-quang Unicomp AX7900
Mô tả:
Ống tia X 90KV 5μm, Đầu dò FPD. Máy trạm đa chức năng, chuyển động đa trục XY tiêu chuẩn với chuyển động nghiêng ±60° (tùy chọn). Chuyển động trục Z cho ống tia X & FPD để tăng/giảm độ phóng đại/FOV. Hệ thống định vị điểm mục tiêu tiện lợi. Hệ thống xử lý ảnh DXI đa chức năng với lập trình XY cho các quy trình kiểm tra nhiều ảnh. Diện tích tải tối đa 600mm x 520mm, diện tích phát hiện tối đa 505 x 440mm, với độ phóng đại hình học ~52X.
TÍNH NĂNG:
Ống tia X 90KV 5μm, Đầu dò FPD.
Máy trạm đa chức năng, chuyển động đa trục X-Y. Chuyển động "Vòm" ±60° (Tùy chọn).
Điều khiển chuyển động bao gồm: chuyển động bàn X/Y cộng với chuyển động ống và đầu dò trục Z, chuyển động nghiêng ±60° (tùy chọn).
Hệ thống xử lý ảnh DXI đa chức năng.
Chức năng lập trình X/Y cho các quy trình kiểm tra nhiều ảnh
Diện tích tải tối đa 600mm x 520mm, diện tích phát hiện tối đa 505 x 440mm, với độ phóng đại hình học ~52X.
Đo tự động lỗ rỗng/diện tích BGA cộng với tạo báo cáo.
ỨNG DỤNG:
Kiểm tra LED, SMT, BGA, CSP, Flip Chip.
Bán dẫn, Linh kiện đóng gói, Ngành pin.
Linh kiện điện tử, Phụ tùng ô tô, Ngành quang điện.
Đúc nhôm, Nhựa đúc.
Gốm sứ, Các ngành công nghiệp đặc biệt khác
| Mục | Định nghĩa | Thông số kỹ thuật |
| Thông số hệ thống | Kích thước | 1215(D)x1325(R)x1700(C)mm |
| Cân nặng | 1240kg | |
| Nguồn điện | 220AC/50Hz | |
| Tiêu thụ điện năng | 0.8kW | |
| Ống tia X | Loại | Kín |
| Điện áp tối đa | 90kV | |
| Công suất tối đa | 8W | |
| Kích thước điểm | 5μm | |
| Hệ thống tia X | Bộ tăng cường | FPD |
| Màn hình | LCD 24 inch | |
| Độ phóng đại hệ thống | 52X | |
| Vùng phát hiện | Kích thước tải tối đa | 600mm x 520mm |
| Diện tích kiểm tra tối đa | 505mm x 440mm | |
| Rò rỉ tia X | <1μSv/h | |
Hình ảnh kiểm tra:
-
