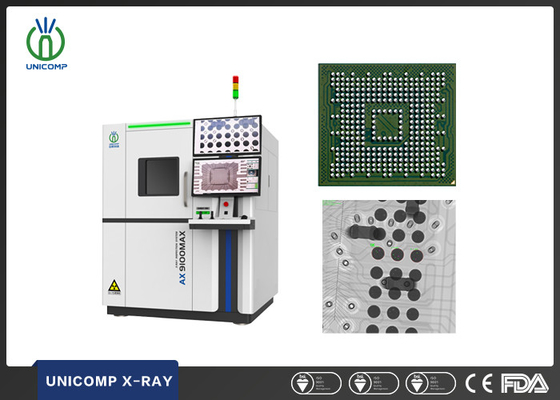

Máy chụp X quang SMT PCB Unicomp AX9100MAX Độ phân giải cao Micron Focus Spot Size cho BGA Voids and Solder Paste Inspection
Thuộc tính cơ bản
Nơi xuất xứ:
Trung Quốc
Tên thương hiệu:
UNICOMP
Chứng nhận:
CE, FDA
Số mô hình:
AX9100max
Giao dịch Bất động sản
Số lượng đặt hàng tối thiểu:
1 bộ
Giá:
can negotiate
Điều khoản thanh toán:
L/C, T/T
Khả năng cung cấp:
100 bộ/tháng
Tóm tắt sản phẩm
Nó được sử dụng rộng rãi trong nhiều lĩnh vực bao gồm BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, bán dẫn, ngành công nghiệp pin, đúc kim loại nhỏ, mô-đun kết nối điện tử, cáp,và Công nghiệp quang điện, trong số những người khác. Các lĩnh vực ứng dụng Chức năng và đặc điểm Hình ảnh kiểm tra Tóm tắt ...
Chi tiết sản phẩm
Làm nổi bật:
Máy chụp X quang PCB SMT
,Máy X quang độ phân giải cao
,Máy chụp X-quang Unicomp AX9100MAX
X-Ray Tube Type:
Loại kín
Pixel Size:
84μm
Pixel:
1536*1536
Footprint:
1455 (w) × 1760 (d) × 1945 (h) mm
Detector:
FPD độ phân giải cao
Mô tả sản phẩm
Nó được sử dụng rộng rãi trong nhiều lĩnh vực bao gồm BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, bán dẫn, ngành công nghiệp pin, đúc kim loại nhỏ, mô-đun kết nối điện tử, cáp,và Công nghiệp quang điện, trong số những người khác.
-
Các lĩnh vực ứng dụng
-
Chức năng và đặc điểm
-

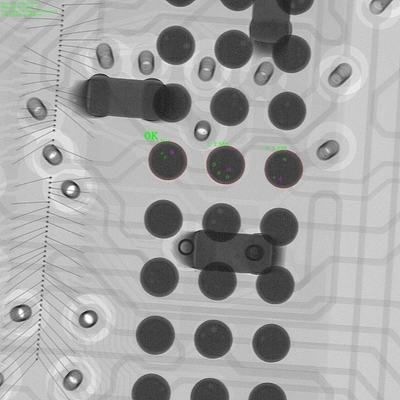

Hình ảnh kiểm tra
| Tóm tắt hệ thống | |
| Dấu chân | 1455 ((W) × 1760 ((D) × 1945 ((H) mm |
| Trọng lượng máy | 2400 kg |
| Cung cấp điện |
AC 110 ~ 220V, 50/60Hz
|
| Kích thước bao bì | 1710 ((W) × 1950 ((D) × 1875 ((H) mm |
| Trọng lượng bao bì | 2600 kg |
| Tiêu thụ năng lượng | 4 kW |
| ống tia X | |
| Loại ống | Loại kín |
| Tăng năng lượng | 65W |
| Điện áp | 0 ~ 130kV (được điều chỉnh) |
| Kích thước điểm lấy nét | ≤ 7μm |
| Hệ thống hình ảnh | |
| Máy phát hiện | FPD độ phân giải cao |
| Kích thước pixel | 84μm |
| Khu vực phát hiện hiệu quả | 129*129mm |
| Tỷ lệ khung hình | 20fps |
| Pixel | 1536*1536 |
| Hệ thống phóng to | 1600X |
| Phần mềm | |
| Một nhấp chuột Zoom in & out | Điều hướng nhanh & Tự động của vùng ROI |
| Điểm cố định theo dõi trong khi nghiêng FPD | Bảng tự động theo trong khi trục nghiêng riêng biệt |
| Các thuật toán để tái tạo siêu độ phân giải hình ảnh | Thông minh cải thiện độ rõ của hình ảnh tổng thể với một cú nhấp chuột |
| So sánh hình ảnh tự động | Thông minh điều chỉnh độ tương phản hình ảnh tổng thể với một cú nhấp chuột |
| Nhiều thuật toán xử lý bộ lọc | Chức năng làm sắc nét, tăng cường, đảo ngược màu sắc, xóa hình ảnh |
| Hệ thống điều khiển chuyển động | |
| Phương pháp điều khiển chuyển động | Joystick kép, bàn phím & chuột |
| Tối đa. | F620mm |
| Max. Kích thước kiểm tra | 600*450mm |
| Kiểm tra nghiêng | Tối đa 60°(tuốc và máy dò) |
| Giai đoạn mục tiêu | Chuyển hướng ngang 360° |
| PC công nghiệp | |
| Kích thước màn hình | Màn hình HD 4K |
| Hệ điều hành | Windows 10 64 bit |
| Ứng dụng | 1TB |
| RAM | 16G |
| Mô hình CPU | Bộ xử lý Intel i7 |
| Các đặc điểm khác | |
| Cửa mở. | Hành động thủ công |
| Hoạt động an toàn | Chốt điện từ, đèn cảnh báo và máy theo dõi rò rỉ bức xạ thời gian thực |
| Quản lý cơ quan | Hệ thống quản lý truy cập vân tay, và hỗ trợ truy cập mật khẩu |
| An toàn tia X | <1μSv/h (Đáp ứng tất cả các tiêu chuẩn quốc tế) |
* Các thông số kỹ thuật có thể thay đổi mà không cần thông báo.
-
