Thông tin chi tiết sản phẩm:
Thanh toán:
|
| điện áp ống: | 0~90kV (Có thể điều chỉnh) | Loại ống: | niêm phong |
|---|---|---|---|
| Kích thước điểm lấy nét: | 5μm | máy dò: | Máy dò phẳng (FPD) |
| trọng lượng đóng gói: | 1500kg | ||
| Làm nổi bật: | Thiết bị kiểm tra tia X bằng ống kín,Thiết bị kiểm tra tia X PCBA,Thiết bị kiểm tra tia X điều chỉnh |
||

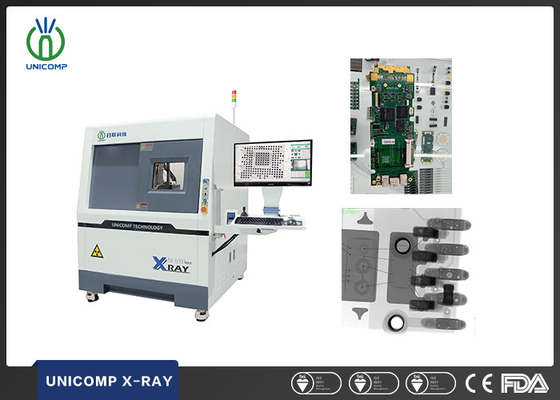

Thiết bị kiểm tra tia X cho PCBA
Sđặc tínhcủaMáy X-Ray SMT
| Tóm tắt hệ thống | |
| Dấu chân | 1280 ((W) × 1500 ((D) × 1705 ((H) mm |
| Trọng lượng máy | 1400 kg |
| Cung cấp điện | AC 110 ~ 220V, 50/60Hz |
| Kích thước bao bì gỗ dán | 175 ((W) × 155 ((D) × 200 ((H) cm |
| Trọng lượng bao bì | 1500 kg |
| Tiêu thụ năng lượng | 1.0 kW |
| ống tia X | |
| Loại ống | Chấm kín |
| Tối đa. | 8W |
| Điện áp | 0 ~ 90kV (có thể điều chỉnh) |
| Kích thước điểm lấy nét | 5μm |
| Hệ thống hình ảnh | |
| Máy phát hiện | Máy phát hiện bảng phẳng (FPD) |
| Kích thước pixel | 85μm |
| Khu vực phát hiện hiệu quả | 130*130mm |
| Tỷ lệ khung hình | 20fps |
| Pixel Matrix | 1536*1536 |
| Hệ thống phóng to | 600X |
| Phần mềm | |
| Tự động đo | Dữ liệu tự động đo lường và hỗ trợ / đầu ra đồ họa |
| Nhiều công cụ đo lường | Hỗ trợ đo khoảng cách, góc, đường kính, đa giác, tốc độ điền PTH, v.v. |
| Chế độ CNC | CNC kiểm tra có thể lập trình, vận hành dễ dàng và thân thiện với người dùng |
| Hiển thị thời gian thực | Thời gian thực hiển thị dữ liệu làm việc về điện áp, dòng điện, góc, ngày, vv |
| Hàng hải | Hệ thống định vị điểm mục tiêu thuận tiện |
| Hệ thống điều khiển chuyển động | |
| Kiểm soát chuyển động | Joystick, Keypad, Mouse & Touch Panel |
| Max. Load Area/Weight | 610*610mm / 10kg |
| Khu vực kiểm tra tối đa | 550*550mm |
| Quan điểm nghiêng | Tối đa 60° |
| Máy điều khiển | 6 trục với X / Y / Z1 / Z2 / T1 / T2 |
| PC công nghiệp | |
| Màn hình | Màn hình LCD cảm ứng tương tác 24 ̊ FHD |
| Hệ điều hành hệ thống | Windows 10 64 bit |
| Ứng dụng | 1TB |
| RAM | 8GB |
| Mô hình CPU | Bộ xử lý Intel i7 |
| Các đặc điểm khác | |
| Cửa mở. | Điện trượt |
| An toàn tia X | <1μSv/h (Đáp ứng tất cả các tiêu chuẩn quốc tế) |
| Quản lý cơ quan | Hệ thống kiểm soát truy cập vân tay và hỗ trợ truy cập mật khẩu. |
| Hoạt động an toàn | Chốt điện từ, đèn cảnh báo và máy theo dõi rò rỉ phóng xạ thời gian thực |
| *Các thông số kỹ thuật có thể thay đổi mà không cần thông báo, Tất cả các nhãn hiệu là tài sản của nhà sản xuất hệ thống. | |
Các lĩnh vực ứng dụng của máy X quang
Ứng dụng rộng rãi cho BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, bán dẫn, ngành công nghiệp pin, đúc kim loại nhỏ, điện tử
Connector Module, Cable, Aerospace Components, Công nghiệp quang điện, v.v.
Chức năng & Đặc điểm của máy X-quang
Kiểm tra Hình ảnh của máy X-quang SMT
